一级建造师市政实务案例分析(8)
8.有一房屋建筑工程,经进行项目分解,可分解成A、B、C、D、E、F、G七项工作,其工作明细表如表1所示。

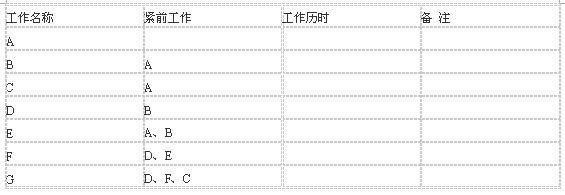

工作明细表 表1
问题:
(1)简述绘制单代号网络图的基本规则。
(2)表1中,工作历时的确定方法有几种?
(3)试根据上述材料绘制单代号网络图。
题解:
(1)答:①在网络图的开始和结束增加/考 试大/虚拟的起点节点和终点节点,保证网络计划有一个起点,一个终点;②网络中严禁出现循环回路;③网络图中严禁出现双箭头或无箭头的连线;④网络图中除起点节点和终点节点外,不允许出现没有内向箭线的工作节点和没有外向箭头的工作节点;⑤网络图中不允许出现重复编号的工作,一个编号只能代表一项工作;⑥网络图中的编号应是紧后工作的节点编号大于紧前工作的节点编号。
(2)答:有定额计算法和三时估计法两种。定额估计法用于组成网络图的各项工作可变因素较少,能够确定一个时间消耗值的情况,后者用于当各项可变因数多,因而有工作历时不能确定一个单一时间值的情况。
(3)答:①首先设置一个起点节点,然后根据表中各工作的逻辑关系,从左至右进行绘制,最后设置一个终点节点;②整理、编号,整理后的单代号网络图如图所示。
